S-336模具钢是时效硬化不锈钢，具有优秀的抗腐蚀性能。CORRAX经时效硬化处理后，仍有非常好的尺寸稳定性；硬度范围广，可在425-600 °C之间经由时效硬化处理达到34-50 HRC；材料本身无论尺寸大小或是各方向的特性都一致；非常好的焊接性，无须预热；线切割之后，不会有硬化的白层；抗腐蚀性比AISI 420和W.-Nr.1.2083、W.-Nr.1.2316还要好。

S-336模具钢特性

与其它传统的不锈工具钢比较，S-336具有以下优点:

硬度范围广，可在425-600 °C 之间经由时效硬化处理达到32-50 HRC；在时效硬化处理后，仍有非常好的尺寸稳定性；大尺寸也能保证均匀的性能；非常好的焊接性能，无需预热；电火花加工后无硬化"白层"；抗腐蚀性优于AISI 420 和WNr. 1.2083。

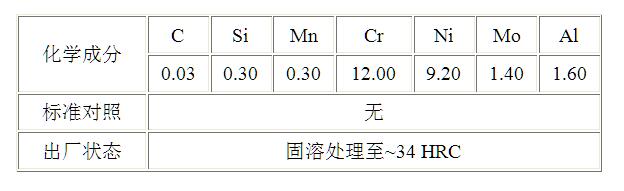

S-336的化学成分(%)

S-336模具钢应用

注塑模：腐蚀性塑胶原料；橡胶；医疗器械。

挤塑模：S-336用于制作PVC管。生产PVC管和接头需要挤塑模具有高耐腐蚀性。

塑料成形：螺杆等

食品及包装工业用零件

工程部件

S-336模具钢性能

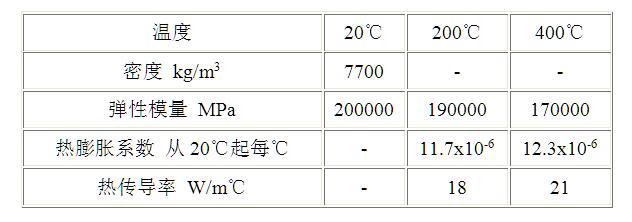

物理性能：时效至 ~46 HRC。

机械性能

抗拉和抗压强度

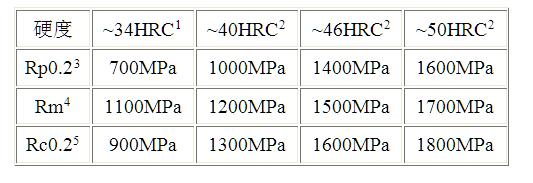

室温下的大致强度

注：1 固溶处理状态；2 时效状态；3 0.2% 弹限强度；4 抗拉强度；5 抗压屈服强度。

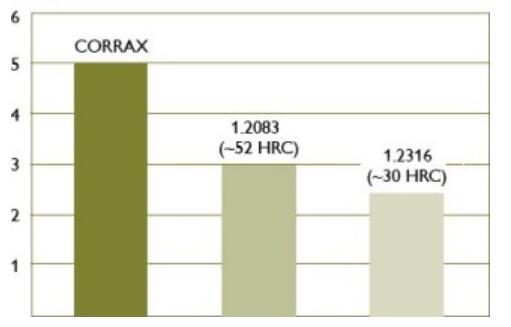

抗腐蚀性

S-336较之一般用在于塑料模具上的标准耐蚀钢种，拥有更佳的抗腐蚀性。其在任何热处理状态下的抗腐蚀性都是一样的（除了氮化）。

耐蚀性

S-336模具钢可以承受大部分腐蚀性塑料原料和稀酸的侵蚀。用该钢种制作的模具也可以抵抗潮湿的服役和贮藏环境，并且比其他标准的整体硬化钢种显示出更好的抗应力腐蚀开裂性能。

S-336模具钢热处理

S-336模具钢以固溶处理状态供货，可直接使用。但若需热处理到更高的硬度则可参照以下的推荐。

应力消除

S-336模具钢无法进行常规的应力消除。由于当加热至常规的应力消除处理温度，CORRAX将发生时效。对于大多数工具钢，应力消除是为了避免淬火过程中的尺寸变形。但对于CORRAX,无需进行淬火处理，因此也无需进行应力消除。

时效硬化

S-336可直接使用供货态。更高的使用硬度可通过时效硬化来达成。下图所示为获得所需硬度，时效硬化温度及时间的推荐。时效硬化时间就是当模具完全热透后在时效硬化温度所持续的时间。

当时效硬化时间结束时，可将模具置放在空气中冷却至室温。同样的硬度要求采用高温时效会比低温有更好的韧性。

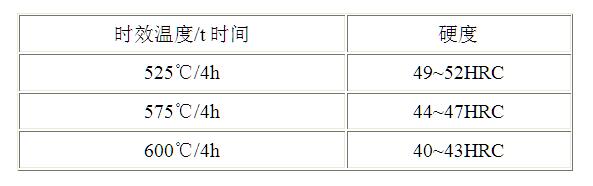

时效处理推荐

* 时效至49-52HRC仅推荐于韧性要求不高的场合。

如果使用S-336模具钢的工作温度超过200°C, 则不建议采用固溶处理状态（即供货态），以避免使用时产生时效硬化。

固溶处理

如果S-336已进行了时效处理但需回到供货态，可以进行固溶处理。固溶处理工艺为加热至850°C，保温30分钟，空冷。

尺寸改变

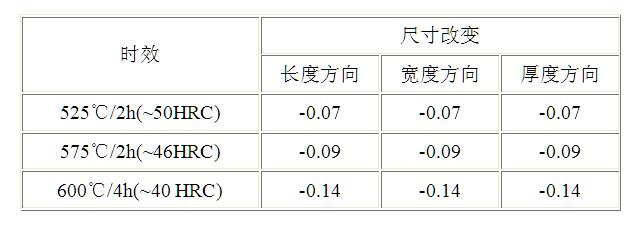

时效硬化会造成体积少量但均匀的变小。下图显示时效硬化时可预见的收缩。

放电加工(EDM)

S-336与其它普通的模具钢一样可以进行电火花加工，同样也有"白层"，但不会太硬所以很容易去除。

S-336模具钢焊接

无需进行焊前预热。当焊接供货态材料时，建议用间歇角焊。

(图)  S-336的间歇角焊图

当采用间歇角焊时，控制最大焊点长度为 20-25 mm。

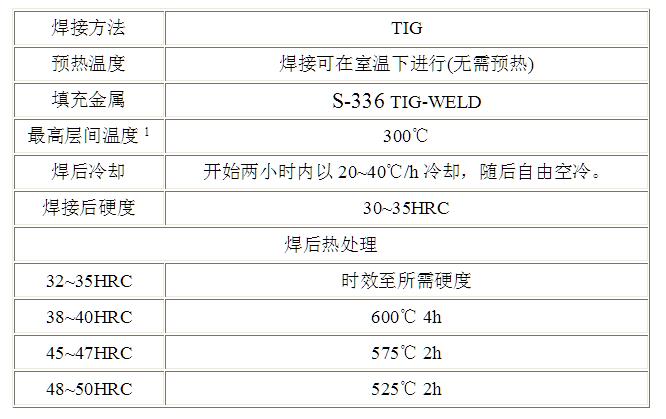

为获得均匀的硬度分布，焊后热处理是必须的，温度和时间是取决于所需的硬度及填充金属。推荐使用S-336-TIG焊丝。

注：1 对模具进行多层多道焊时,当焊接后道焊缝时,前道焊缝的最低温度,称为层间温度。若超该温度，模具就会出现变形或在焊接区域出现软区的风险。

S-336模具钢光蚀刻花

S-336X有非常好的抗腐蚀性，因此需要采用特殊的化学光蚀工艺，可以很容易达到深度<0.04mm 精细花纹。
